驱动输送机
滚子链传动的
| 滚子链传动的可用于相对苛刻的工作条件,是湿的,石油和高或低的温度。它可分为两种模式,连续和roller-to-roller。连续需求成本相对较低,但有很多限制应用程序。 (一)连续链驱动辊系统: |
| 3-24,3-25节目,它是由统一链条与链轮连接到每个辊。因为统一使用链,滚子链轮的只有几个牙齿暴露在链。所以它是不合适的或重载交通和频繁启动和停止的情况下发生。链轮的大小可以影响辊之间的时间间隔。需要相对较小的中心距,可以使用双幅交错安排链轮配合,否则,惰性轮放置在两个驱动辊之间。以这种方式,驱动电动机的部分应该放在输出。
|

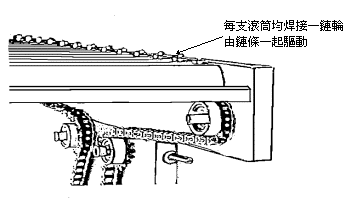

形式3-24连续链驱动

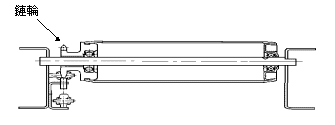

形式3-25应用程序在滚筒连续单形链轮
| (b)辊辊: 至于辊对辊的结构,每个辊焊接两个链轮和链条交错结合辊对中创造更大的链轮和链条之间的弧角和传动功率大。因为链拉和松弛会积累,这种模式的长度是有限的。一般来说,连续的圆链的数量不应超过80人。如果驱动单元放置在中心,连续的圆链可以把双方的共有160人。至于维护,定期润滑链条,将辊。如果速度超过45米/分钟或在较高温度,应配备自动链条润滑装置。 |

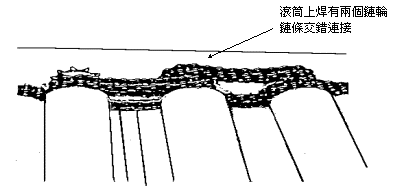

形式3-26滚子链驱动辊
形式3-27应用程序在辊辊双链轮辊
| 计算驱动及链条尺寸之公式如下:CP = F (L + R + S + C) + sinθ(I) + 0.3 d CP =有效链拉(公斤) F =摩擦系数(辊对辊连续:6%:5%) L =加载(公斤) R =他辊的重量(公斤) S =链轮的重量(公斤) C =链的重量(公斤) θ=倾角 我=倾角的装载重量(公斤) D =加载挠度的最重的重量(公斤) 惠普= 效率=皮带传动效率�减速器效率 操作安全系数:我连续传输在24小时内,连续统一的因素链驱动辊,辊是1.0,是1.2。 |
�操作安全日期)
