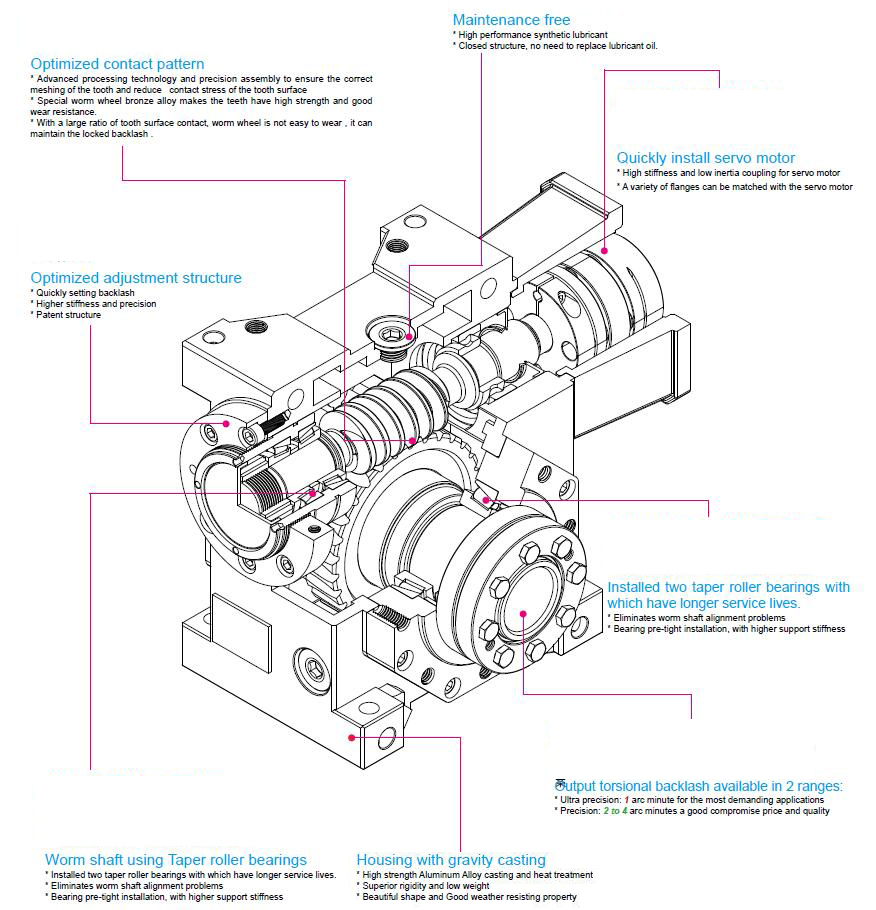

低反弹角伺服蜗轮减速器

低旋转选定:

以下标题包含的信息选择和正确使用变速箱的基本要素。
为特定的齿轮箱上的数据范围,见相关章节。
输出转矩
1、额定输出扭矩
Mn2 (Nm)
的转矩可以通过输出轴,不断传播与齿轮单元操作下一个服务因素fs = 1。
2、所需的扭矩
Mr2 (Nm)
转矩需求基于应用程序的要求。建议等于或小于扭矩Mn2研究级下的变速箱。
3、转矩计算
Mc2 (Nm)
计算转矩值在选择使用变速箱。它计算考虑所需的扭矩Mr2 fs和服务因素,按照这里的关系:
权力
1、额定输入功率
Pn1(千瓦)
参数可以在变速箱评级图表和代表千瓦可以安全地传递到齿轮箱,根据输入速度n1和服务因素fs = 1。
2、额定输出功率
Pn2(千瓦)

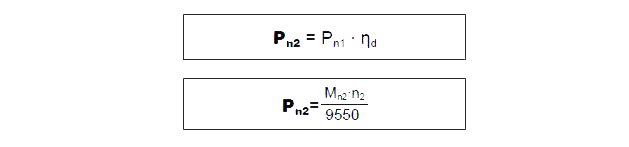

这个值是变速箱输出的功率传输。这可以用下面的公式计算:
效率
效率是一个参数的主要影响上浆某些应用程序,基本上取决于齿轮副designelements。
网格数据表9显示页动态效率(n1 = 1400)和静态效率值。
记住这些值只取得了在单位一直在运行和工作温度。
1、动态效率
(ηd)
权力的动态效率的关系是在输出轴P2电力应用于输入轴:

2、静态效率
(ηs)
变速箱的效率获得在启动。螺旋齿轮的虽然这通常是不重要的因素,它可能不是重要的在选择蜗杆齿轮电动机操作下间歇的职责。

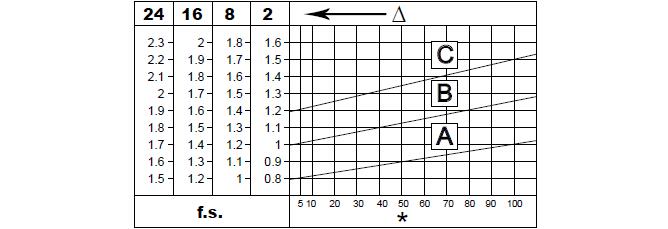

服务因素(fs)
服务因子(fs)取决于操作条件变速箱受到需要考虑的参数正确地选择最适当的服务的因素包括:
1。类型的运作机器的负载:A - B - C
2。日常操作的时间长度:小时/天(△)
3所示。启动频率:开始/小时(*)
负载的类型:一个——制服,fa≤0.3
B——温和冲击,fa≤3
C——沉重的冲击,fa≤10
fa =我/ Jm
——我(kgm2)的外部惯性矩降低传动轴
——Jm (kgm2)电动机的转动惯量
——如果足总> 10请联系我们的技术服务
一个螺杆喂光材料、粉丝、组装生产线,传送带光材料、小型搅拌机,电梯,清洁机器、填料、控制机器。
B绕线设备,木工机床喂食器、货物电梯、平衡器、螺纹机,中等搅拌机,传送带重型材料,绞车,滑动门,肥料刮刀、包装机械、混凝土搅拌机、起重机机制,铣刀,折叠机、齿轮油泵。
C搅拌机重型材料,剪切机,印刷机,离心机,旋转支持,绞车抬起沉重的材料,磨削车床,石碾,桶电梯、钻孔机、锤米尔斯,凸轮,折叠机、转盘,滚桶,振动器,碎纸机。
